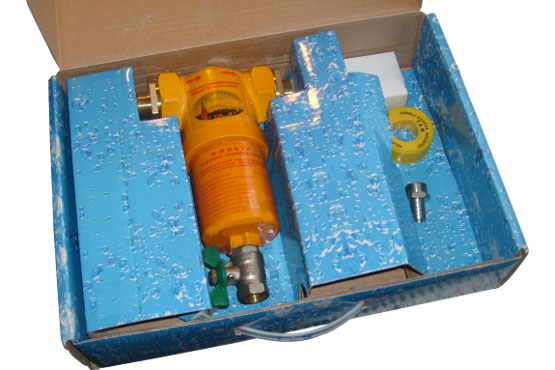

Универсальный струнно-мембранный фильтр для воды ФС-10

Универсальные фильтры  ФС-10 производятся в соответствии с ТУ 3697-001-78494121-2006. Они предназначаются для очищения жидкостей от разного рода загрязнений, взвесей; для смягчения, а также структурирования жидкостей.

Фильтры выполняют следующие функции

• фильтрации горячей и холодной воды. Используются для фильтрации в системах как индивидуального, так и промышленного водоснабжения.
• фильтрации продуктов питания: молока, растительных масел, пива, спиртосодержащей продукции и т.д.
• фильтрация светлых нефтепродуктов: технических масел, авиационного керосина, бензина, дизельного топлива и т.п.

Принцип действия фильтров

В фильтрах "Союзинтеллект" отсутствуют привычные фильтрационная сетка либо картридж объемного фильтрования. Для фильтров ФС-20 был изобретен и успешно применён совершенно новый фильтрующий элемент (ФЭ) струнно-мембранного типа. Фильтрующий элемент данного типа имеет встроенный преобразователь структуры жидкости. Особенности конструкции преобразователя обуславливают преимущества фильтра:

• Значительно повышенная тонкость фильтрации;
• Максимально эффективно реализованный механизм самопромывки. Он реализуется благодаря повышенной зеркальности поверхностей структурных составляющих фильтрующего элемента, практически полному отсутствию объемной задерживающей способности и колебательно-волновым процессам, возникающим при фильтровании в ФЭ струнно-мембранного типа;
• Способность преобразования структуры жидкостей из деструктурированной в кластерно-структурную. Процесс реализуется посредством обработки полиградиентным магнитными системами со встроенными кристаллами натурального янтаря и горного хрусталя.

Технические характеристики фильтров ФС-10

• Производительность, м3/час: 10
• Тонкость фильтрации, мкм: 10,0 - 5,0
• Максимальное рабочее давление, Bar: 16
• Минимальное рабочее давление, Bar: 0,5
• Максимальный диаметр, мм: 80
• Номинальный размер присоединения, дюйм: 3/4
• Максимальный размер присоединения, дюйм: 1,5
• Максимальная температура, °C: +95
• Максимальное количество механических примесей (взвесей) по сухому остатку, мг/л: 250,0
• Рабочее давление для системы промывки, Bar: 2,0 - 3,0
• Диаметр отверстия крана отвода загрязнений, дюйм: 1/2
• Габаритные размеры: высота, мм: 200
• Габаритные размеры: ширина, мм: 110

Обслуживание ФС-10

1. Для долговременной и эффективной работы фильтров следует производить периодическое открытие дренажного крана (4) с целью удаления механических частиц, а также других нежелательных загрязнений.
2. В случае сильного загрязнения фильтруемых жидкостей механическими примесями необходимо, чтобы дренажный кран (4) всегда был приоткрытым. При этом загрязненная жидкость должна удаляться через гибкую подводку. Объем удаляемой жидкости, как правило, составляет порядка 0,5-1% от жидкости очищенной.

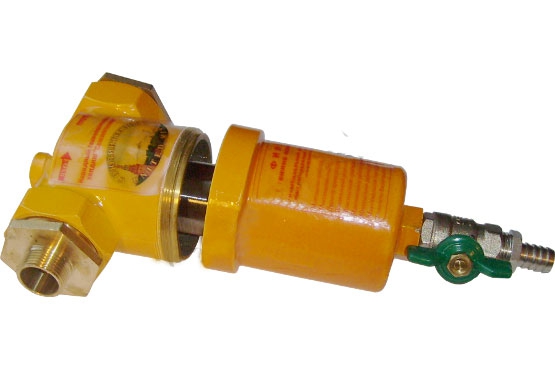

3. Разборка фильтров проводится следующим образом. Перекрывается подача жидкости и откручивается нижняя часть корпуса прибора (2). После этого фильтрующий элемент осторожно выкручивается.
4. В случае серьёзного загрязнения ФЭ его реабилитация осуществляется при помощи интенсивной промывки в воде с применением моющих средств бытового назначения. После этого следует повторить процедуру промывки устройства под чистой струей воды. Сборка фильтра производится в обратном порядке.

Важное замечание!

Во избежание механических повреждений фильтрующего элемента строго воспрещается воздействие на его рабочую поверхность посредством каких-либо инструментов либо посторонних предметов. В процессе установки соприкосновение фильтрующего элемента и внутренних стенок корпуса фильтра недопустимо.
